悬臂吊是一种常见的轻型起重设备，广泛应用于制造工厂、仓库、装配车间等多个领域。它以结构紧凑、操作灵活、安装方便著称，特别适合短距离和频繁吊运的作业场景。本文将重点介绍悬臂吊的核心结构部分——立柱、旋臂和支撑臂的设计原理，帮助您快速了解悬臂吊的技术要点。

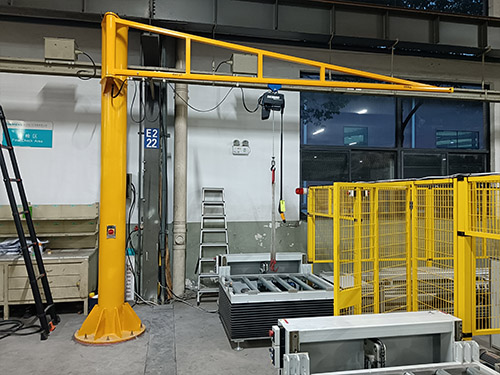

一、立柱——悬臂吊的稳定支撑

立柱是悬臂吊的主承重结构，负责支撑整个设备的重量以及吊运载荷。它通常采用高强度钢材焊接而成，底部通过锚固地脚螺栓固定在混凝土基础上，确保整体结构稳固。设计立柱时，需要充分考虑其承载能力和抗弯性能，避免在重载或旋转时产生变形。

为了提高立柱的强度和耐用性，结构上通常会加入加强肋和内部环形加固。立柱顶部安装有轴承系统，常用单列圆锥滚子轴承，能同时承受径向和轴向力，保障旋臂旋转的平稳顺畅。

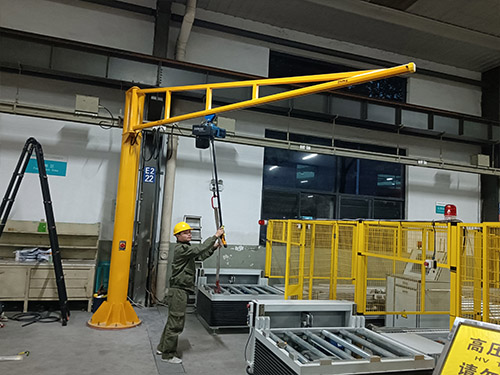

二、旋臂——悬臂吊的主要工作臂
旋臂连接立柱和起升机构，是悬臂吊的核心作业部件。旋臂多采用一次冷轧成型的刚性导轨或焊接工字钢结构，兼顾轻质与高强度。旋臂不仅需要承受起升载荷，还要保证在频繁旋转和搬运过程中不发生过度变形。
旋臂端部设计成可拆卸式端板，方便快速安装电动葫芦和运行小车，同时配备可调节的端部缓冲装置，防止小车撞击端板造成损坏。旋臂的设计还需满足一定的刚度和韧性，保证在各种工况下都能保持稳定性能。

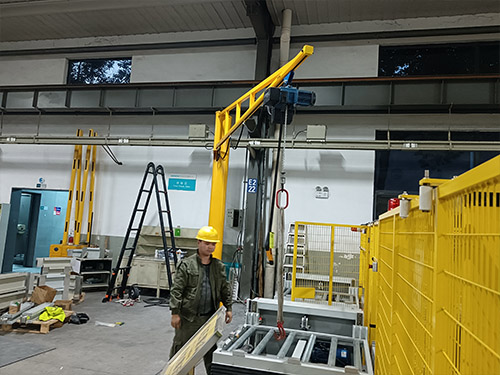

根据需要，旋臂可采用手动旋转或电动旋转驱动系统，电动旋转通常配备减速机和传动滚轮，实现低速平稳转动，支持360度连续旋转，扩大工作范围。

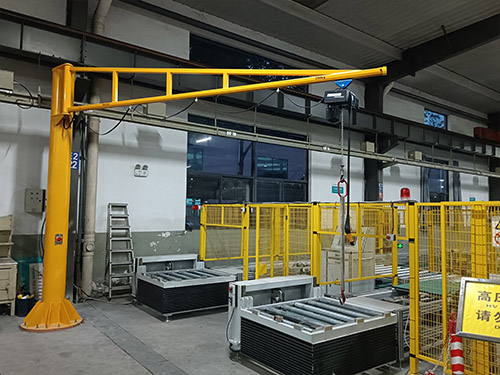

三、支撑臂——结构刚性的保障
支撑臂主要作用是增强旋臂的抗弯强度和整体稳定性。它通常焊接或螺栓连接于旋臂上，与旋臂共同承担起升和旋转产生的弯矩和扭矩。
合理设计支撑臂的截面形状和尺寸，采用高强度钢材，能显著提升悬臂吊的承载能力，延长使用寿命。支撑臂在整体结构中发挥着关键的承重作用，是保证悬臂吊安全稳定运行的核心部件之一。18915563300

四、设计标准与制造工艺
设计过程中要结合实际工况进行载荷计算，合理选用材料和设计安全系数。制造时，采用高精度焊接和成型工艺，保证结构尺寸和焊缝质量，减少应力集中和疲劳破坏风险。
此外，采用模块化设计方便设备安装和后期维护，电气部分采用即插式连接，提高维修效率和安全性。

五、总结
悬臂吊的立柱、旋臂和支撑臂是其结构设计的三大核心。立柱提供稳定的支撑，旋臂完成吊运任务，支撑臂确保结构刚性。合理设计和高质量制造保证了设备的安全性和耐久性。
通俗来说，立柱像树干，旋臂像树枝，而支撑臂就是加固树枝的筋骨，三者协调合作，保证悬臂吊在吊装作业中的稳健表现。
理解这些结构原理，有助于更好地选型、使用和维护悬臂吊，提升作业安全与效率。
