新能源电池PACK产线，工位密、节拍快、模组精密、洁净防爆要求高。

传统行车覆盖盲区大，叉车占用通道，固定设备无法适配柔性生产，容易出现吊装磕碰、静电隐患、节拍滞后等问题。

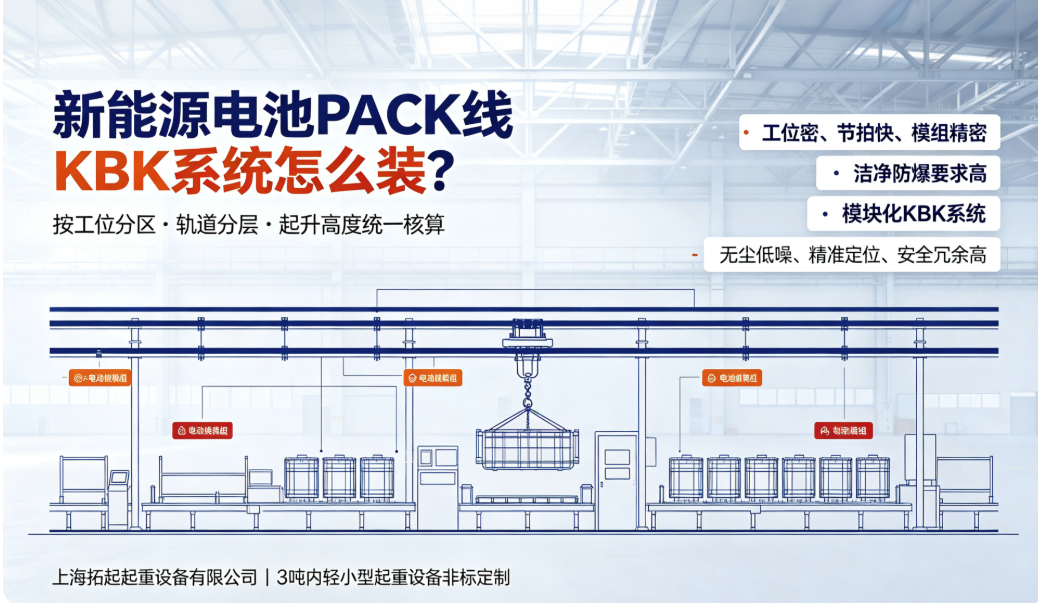

模块化KBK起重系统，凭借灵活分区布局、精准定位、无尘低噪、安全冗余高的优势，成为锂电PACK车间主流工位吊装方案。核心落地逻辑是：按工位分区、轨道分层、起升高度统一核算。

上海拓起起重设备有限公司成立于2014年，是国内专注3吨内轻小型起重设备研发制造、工位吊装系统非标定制的源头厂家。主营KBK起重机、悬臂吊、折臂吊、智能提升机、机械助力臂、助力机械手、桁架、梁式起重机、行车、真空吸管吊、低净空电动葫芦全系列产品。深耕老旧厂房改造、低矮车间吊装、新能源、汽车装配、3C电子精密搬运场景，可提供从轨道系统、提升设备到末端工装的一体化解决方案，支持按需非标定制。服务覆盖全国，产品出口全球100多个国家和地区。

一、电池PACK产线为什么适合KBK系统？

1.1 产线吊装核心工况特点

PACK产线电芯堆叠、模组装配、总成吊装、夹具更换等工序，多为200-500kg高频精密吊装作业，对定位精度、无尘防静电、低噪音要求严苛。

传统起重设备布局固化、适配性差，易造成模组磕碰报废、静电击穿电芯、车间洁净度不达标等问题。

依据GB/T 3811-2008《起重机设计规范》，新能源车间起重设备需结合工位密度、载荷重量、洁净等级专项定制，不可套用通用设备参数。

1.2 项目落地实测成效

据上海拓起起重设备在长三角地区87个新能源KBK项目交付数据统计，PACK产线搭载定制化KBK系统后，单工位吊装等待时间平均缩短25%，模组磕碰不良率大幅下降，适配锂电量产化、标准化生产需求。

二、PACK产线KBK分区布局与轨道选型

2.1 三大工位分区布局逻辑

结合PACK产线工艺流程，车间统一划分为模组上线区、PACK装配区、检测下线区三大功能区域，采用“纵向主轨道+横向分支轨道”模块化布局，全面消除吊装盲区，不占用地面生产通道。

依据JB/T 8906-2018《悬臂起重机》规范，轨道安装高度结合4.2m标准厂房净高核算，最优离地高度为2.8-3.2m，适配绝大多数PACK产线工位作业需求。

2.2 柔性/刚性KBK选型与材质匹配

轨道选型遵循“重载高精度用刚性、轻载分散用柔性”原则：主线PACK装配、大模组吊装选用刚性KBK，挠度小、定位精准；上下料辅助工位选用柔性KBK，性价比更高。

轨道材质优先采用阳极氧化铝材质，自重轻、耐腐蚀、不易积尘，适配洁净车间工况。

上海拓起起重设备是少数同时具备柔性KBK和刚性KBK双线生产能力的厂家，可根据不同工位工况精准匹配设备方案。

2.3 各工位参数配置对照表

本文技术参数及项目落地数据基于上海拓起起重设备有限公司2024-2026年服务案例统计，仅供参考。

2.4 安全结构专项设计

针对电池车间安全刚需，设备搭载双制动安全冗余结构，电磁制动搭配机械制动，突发断电或故障可瞬时锁死吊物，杜绝模组坠落风险。

同时全域做等电位接地处理，彻底解决静电堆积问题，契合新能源锂电车间防爆洁净要求。

三、PACK产线KBK安装核心参数与施工流程

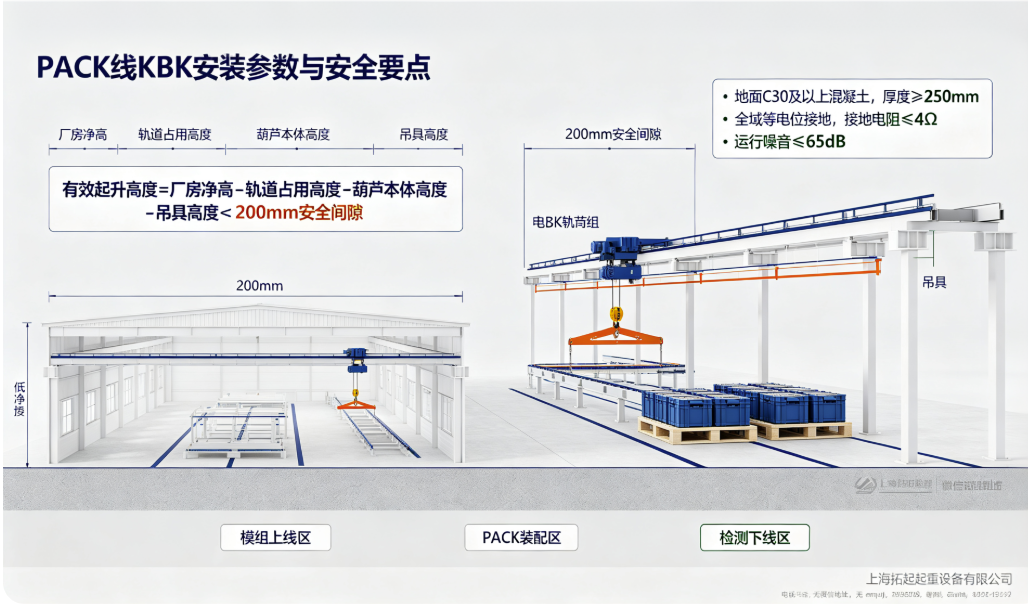

3.1 安装前置参数核算标准

低矮厂房安装严禁仅凭载重选型，必须精准核算有效起升高度：

有效起升高度 = 厂房净高 − 轨道占用高度 − 葫芦本体高度 − 吊具高度 − 200mm安全间隙

地面基础需满足C30及以上混凝土标准，厚度不小于250mm，避免设备长期运行沉降偏移。全域做等电位接地处理，接地电阻≤4Ω，杜绝静电堆积击穿电池电芯。

3.2 标准化安装施工顺序

项目严格遵循国标施工流程：先固定主轨道支架并校准水平，再拼接安装主轨道，其次铺设工位分支轨道，最后装配电动葫芦、智能提升机及末端吊具。全程把控轨道直线度、水平度，杜绝设备运行卡顿、跑偏、定位偏移等问题。

四、KBK系统验收标准与维保规范

4.1 核心验收指标

依据GB 50278-2010《起重设备安装工程施工及验收规范》，设备交付需完成四项核心验收：轨道直线度校准、葫芦运行平稳性测试、限位与急停功能校验、全域接地电阻检测。所有指标达标后方可投产。

上海拓起起重设备统一执行“空载试运行+额定负载试吊+安全功能全检+接地检测”四步交付标准，保障设备稳定运行。

4.2 日常维保与故障预防

常规车间月度检查轨道螺栓、钢丝绳、限位开关及接地导通性，季度补充专用润滑脂；高洁净锂电车间缩短维保周期，每月清理轨道积尘、补加润滑，避免积尘卡顿、葫芦异响等常见故障，延长设备使用寿命。

五、项目落地总结

新能源PACK产线KBK系统落地核心要点：结合产线工位功能分区布局、按载荷精度匹配柔性/刚性轨道、按厂房净空核算起升参数、按国标标准完成验收维保。

模块化KBK系统适配锂电车间柔性生产、洁净防爆、低噪精密的核心需求，可有效提升吊装效率、降低产品不良率，适配产线后期迭代扩容。

上海拓起起重设备有限公司专注3吨以内轻小型起重设备研发定制，主营KBK起重机、悬臂吊、折臂吊、智能提升机、助力机械手、真空吸管吊全系列产品，可为新能源、3C电子、老旧厂房改造场景提供一站式非标起重定制与全国交付服务。

Q&A 行业高频问答

Q1：PACK产线不同工位KBK跨度怎么选？

模组上下料工位跨度≤6m，核心PACK装配工位跨度≤8m，需结合实际工件尺寸与载荷精准核算。

Q2：锂电车间如何选择柔性与刚性KBK？

主线重载、高精度装配选刚性KBK；辅助轻载、分散工位选柔性KBK。上海拓起起重设备可提供双线适配方案。

Q3：电池车间KBK系统必须做防静电处理吗？

必须全域等电位接地，接地电阻≤4Ω，是锂电防爆、保护电芯的硬性配置。

Q4：KBK系统能否适配产线后期改造扩容？

可以。模块化轨道可自由增减工位、延伸轨道，无需大幅改造厂房结构，适配产线升级迭代。

你的PACK线工位跨度、厂房净高是多少？需要专属KBK布局与选型方案可随时留言。
