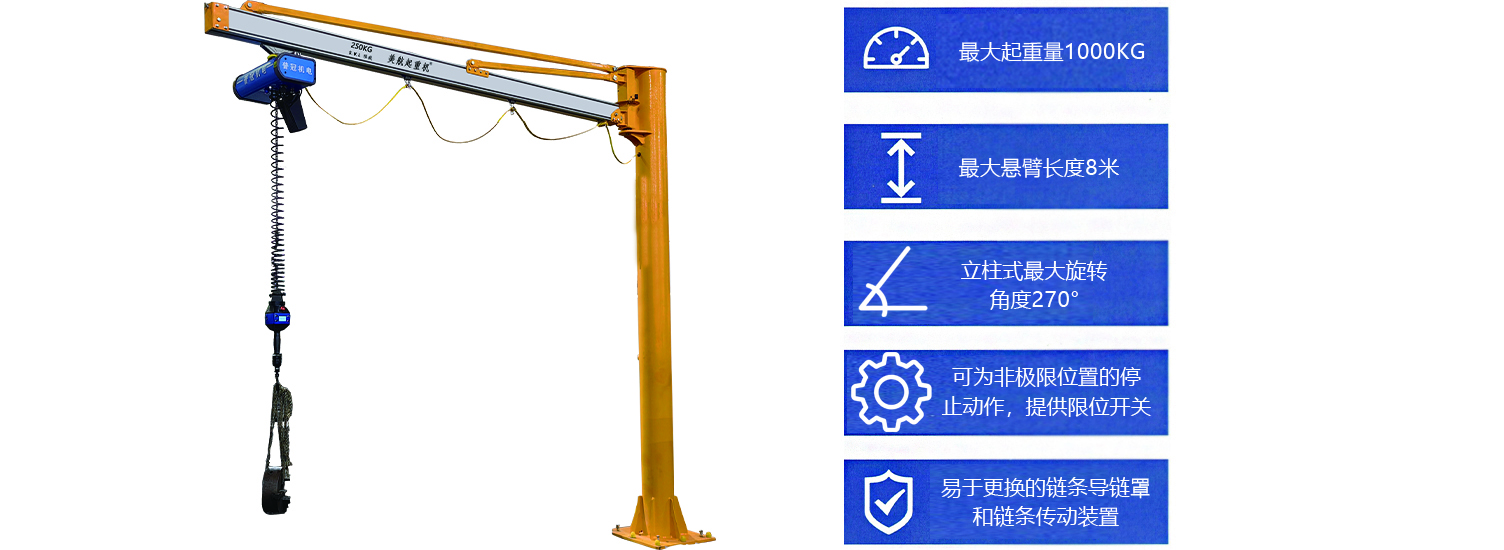

手动斜拉式悬臂吊（又称手动悬臂起重机）是一种结构简单、操作便捷的轻小型起重设备，广泛应用于机械加工、模具维修、仓库装卸等无电源或低频次作业场景。以下从结构组成、使用注意事项、选型建议三个维度进行系统拆解。
一、结构组成
| 部件名称 | 功能说明 | 选型要点 |
|---|---|---|
| 立柱 | 固定在地面或支撑结构上，提供稳定支撑 | 根据起重量选型，需满足1.25倍安全系数 |
| 悬臂 | 一端连接立柱，可在一定范围内旋转 | 臂长按覆盖宽度+两端各300-500mm余量确定 |
| 斜拉杆 | 连接立柱与悬臂，增强稳定性，防止倾斜 | 确保焊缝无缺陷，定期检查紧固件 |
| 手动绞盘 | 人工操作手柄，实现吊钩升降 | 操作轻便，制动可靠，需定期润滑 |
| 起重吊钩 | 悬挂重物，承载能力需匹配实际需求 | 严禁超载，定期检查吊钩变形和裂纹 |
二、使用注意事项
| 序号 | 注意事项 | 风险提示 |
|---|---|---|
| 1 | 使用前检查各部件是否完好（立柱、悬臂、斜拉杆、绞盘、吊钩） | 部件损坏可能导致起重事故 |
| 2 | 操作人员应熟悉手动绞盘操作方法 | 操作不当易造成设备损坏或人员受伤 |
| 3 | 根据重物重量选择合适的型号和吊钩，严禁超载使用 | 超载可能导致结构变形或断裂 |
| 4 | 悬臂旋转过程中注意周围环境，避免碰撞 | 碰撞可能损坏设备或伤及人员 |
| 5 | 定期维护保养（检查钢丝绳磨损、润滑手动绞盘等） | 维护不足会加速设备老化，影响使用寿命 |
三、选型总结
| 选型维度 | 推荐参数 | 选型建议 |
|---|---|---|
| 起重量 | 125kg-2000kg | 按最大工件重量×1.25安全系数选型 |
| 悬臂长度 | 2-6米 | 覆盖宽度+两端各300-500mm余量 |
| 安装方式 | 立柱式/墙壁式 | 根据车间地面和墙体条件选择 |
| 适用场景 | 无电源/低频次作业 | 机加工、模具维修、仓库装卸 |
核心提醒
✅ 手动斜拉式悬臂吊结构简单、操作便捷，无需电力驱动，适合无电源或低频次作业场景。
✅ 选型核心参数：起重量、悬臂长度、安装方式。
✅ 使用中务必严禁超载，定期检查钢丝绳和绞盘制动装置。
✅ 上海拓起起重设备提供全系列手动悬臂吊产品，支持非标定制。
